Cisco Lab 7 - InterVLAN routing menggunakan MLS & DHCP Server

MLS (multi layer switch) adalah switch yang dapat berkerja pada layer 2 dan layer 3, untuk bekerja pada layer 3 kita harus mengaktifkan fungsi routernya terlebih dahulu dengan perintah ip routing. Dengan adanya MLS kita tidak perlu membutuhkan router lagi untuk menghubungkan antar VLAN.

Pada lab ini kita juga akan membuat DHCP server pada MLS, pada dasarnya konfigurasi DHCP server di MLS sama saja seperti di router, yaitu membuat pool dengan nama tertentu, kemudian membuat network dan juga default-route untuk menentukan bahwa dhcp tersebut untuk interface yang terkonfigurasi IP dan network tersebut.

Konfigurasi :

1. Mengedit hostname dan membuat vlan, serta menentukan interface yang tergabung ke dalam masing masing vlan.

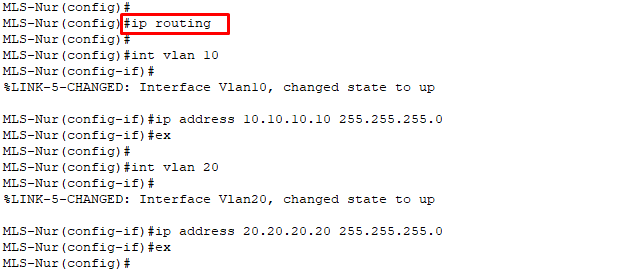

2. Mengaktifkan fungsi router pada MLS dengan perintah ip routing, serta melakukan konfigurasi ip address untuk interface vlan yang ada.

3. Cek ip address yang digunakan pada interface vlan, sampai sini konfigurasi intervlan routing menggunakan MLS telah selesai.

4. Selanjutnya melakukan konfigurasi DHCP Server. Konfigurasi ip dhcp server pada MLS dan router biasa sama saja.

ip dhcp excluded-address adalah IP yang tidak akan diberikan kepada client yang melakukan request DHCP.

5. Request dhcp pada semua client.

6. Tes ping koneksi antar PC yang berbeda VLAN
